1、工程概況

工程名稱：粵東LNG項目配套管線工程定向鉆穿越施工B標段；

業主方、建設方：中海油粵東液化天然氣有限公司；

施工單位：山東東營市金盟建安有限公司；

項目特點：練江及支流?914mm×1350m天然氣管道（鋼管）定向穿越工程，再次實現大型水平定向鉆機成功穿越江海。

地質條件：入土點和出土點為黏土，穿越地層多為河流淤泥、沙層等。

工程難點：河底穿越地質條件復雜，流沙淤泥較重，擴孔難度大。

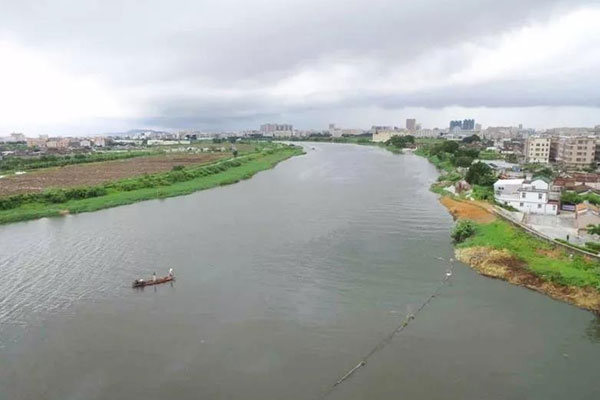

圖1：練江地形圖

2、施工設備

“谷登機械”GS5000-L型鉆機、“谷登機械”GN2500型泥漿泵站、美國ParaTrack2導向儀等。

圖2：“谷登機械”GS5000-L型鉆機

圖3：“谷登機械”GN2500型泥漿泵站

圖4：美國ParaTrack2導向儀

3、技術保障

風險預防：無縫銜接工序,盡量縮短施工周期；

四級擴孔：600mm、900mm、1200mm、1400mm；

拉  管：使用1400mm擠擴式擴孔器配合回拖管道。

4、施工過程

導  向: 歷時7天，導向速度為 7-13min/根，推拉力在5-13MPa，扭矩7-14MPa；

一級擴孔：600mm擠擴式擴孔器,扭矩12-16MPa，拉力4-5MPa，泥漿排量850L/min；

二級擴孔：900mm擠擴式擴孔器,扭矩12-16MPa，拉力4-7MPa，泥漿排量1200L/min；

三級擴孔：1200mm擠擴式擴孔器,扭矩12-16MPa，拉力4-7MPa，泥漿排量1200L/min；

四級擴孔：1400mm擠擴式擴孔器,扭矩12-18MPa，拉力4-7MPa，泥漿排量1300L/min；

清  孔：1400mm擠壓式擴孔器，扭矩10MPa，推拉力為8MPa，速度10min/根，泥漿排量1300L/min；

拉  管：2019年9月19日13點啟動, 回拖扭矩為10MPa,拉力12-15MPa,泥漿排量1400L/min。2019年9月20日8點成功回拖，歷時19小時。

圖5：導向準備中

圖6：擴孔進行中

圖7：拖管進行中

圖8：眾志成城，拖管成功

5、輔助泥漿

膨潤土用量：250-280噸；

泥漿配比：5%普通膨潤土，0.1%-0.2%抗鹽増粘劑，0.15%潤滑劑；

泥漿參數：馬氏漏斗粘度50S-60S，表觀粘度26mpa.s，塑性粘度12mpa.s，動切力8pa。

圖9：GN2500型泥漿泵站工作中

圖10：拖管成功的喜悅

6、工程總結

    山東東營市金盟建安有限公司中海油粵東LNG項目練江及支流（?914mm×1350m）穿越工程,是“谷登機械”GS5000-L型水平定向鉆機續中海油粵東LNG項目韓江東溪（?914mm×1207m）穿越工程、榕江（?914mm×1400m）穿越工程穿越成功后的又一勝績。該工程再次實現了“谷登機械”大型水平定向鉆機成功穿越江海，為復雜環境穿越樹立了典范，為進一步優化區域能源結構，完善粵東乃至珠三角、閩東南的供氣格局提供了有力保障！
