1、工程概況

工程名稱：粵東LNG項目配套管線工程定向鉆穿越施工B標段；
業主方、建設方：中海油粵東液化天然氣有限公司；
施工單位：河南省金昌石化建設有限公司；
項目特點：韓江東溪Φ914mm×22mm×1207m供暖管（鋼管+3層PE防腐層）定向穿越工程，再次實現大型水平定向鉆機成功穿越江海。
地質條件：地質條件復雜，多為淤泥沙層。
地形條件：該工程定向穿越韓江，韓江寬度為750米，江水深度為16-18米。
工程難點：此次穿越過程中為多雨、大雨天氣，河底穿越地質條件復雜，流沙淤泥較重，擴孔難度大，極難成孔。

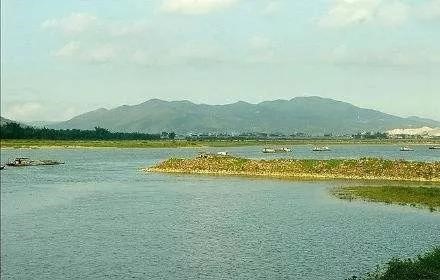

圖1：韓江東溪地形圖

2、施工設備
“谷登機械”GS5000-L型鉆機、“谷登機械”GN2500型泥漿泵、美國ParaTrack2導向儀等。

圖2：“谷登機械”GS5000-L型鉆機

圖3：“谷登機械”GS5000-L型鉆機

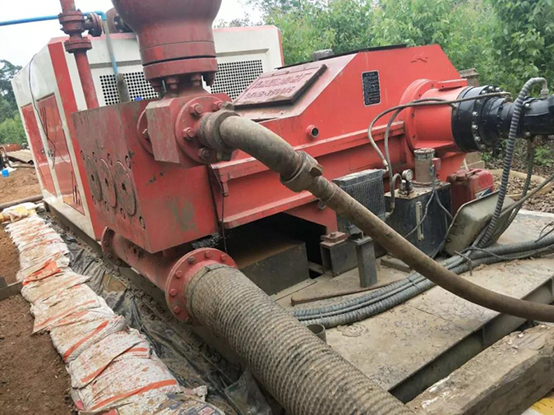

圖4：“谷登機械”GN2500型泥漿泵（2500L/min）

圖5：美國ParaTrack2導向儀

3、技術保障

風險預防：無縫銜接工序,盡量縮短施工周期；

六級擴孔：450mm、700mm、900mm、1050mm、1150mm、1250mm ；

拉管：使用1150mm擠擴式擴孔器回拖。

4、施工過程

導  向: 歷時2.5天，導向速度為1根/10min，推拉力5MPa，扭矩10MPa；

一級擴孔：600mm板式擴孔器+450mm擠擴式擴孔器，扭矩12-20MPa，拉力6-10MPa，泥漿排量800L/min；

二級擴孔：900mm板式擴孔器+700mm擠擴式擴孔器，扭矩12-20MPa，拉力8-12MPa，泥漿排量1000L/min；

三級擴孔：1050mm板式擴孔器+900mm擠擴式擴孔器，扭矩12-20MPa，拉力8-12MPa，泥漿排量1200L/min；

四級擴孔：1150mm板式擴孔器+1050mm擠擴式擴孔器，扭矩15-23MPa，拉力8-15MPa，泥漿排量1500L/min；

五級擴孔：1250mm板式擴孔器+1150擠擴式擴孔器，扭矩15-23MPa，拉力8-15MPa，泥漿排量1500L/min；

六級擴孔：1250板式擴孔器+1250mm擠擴式擴孔器，扭矩15-23MPa，拉力10-15MPa，泥漿排量1800L/min；

清  孔：1150mm擠擴式擴孔器+1250擠擴式擴孔器，推拉力為16-20MPa，扭矩12-20 MPa，速度1根/ 10-15min，泥漿排量1500-1800L/min；

拉  管： 2019年4月26日凌晨5:00左右啟動，拉力20MPa，回拖扭矩為14-25MPa,拉力14-25MPa，泥漿排量1500-1800L/min。2019年4月27日上午11:00左右成功拖管，歷時30小時左右。

圖6：導向開始

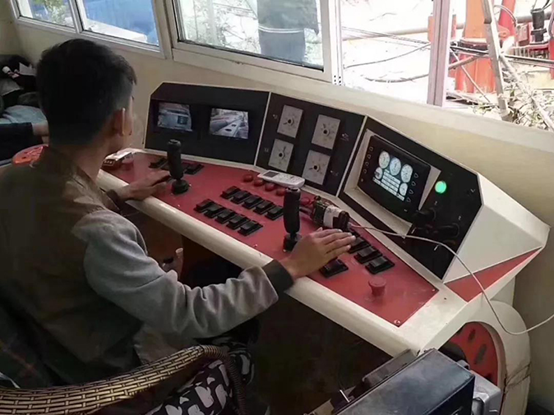

圖7：導向操作

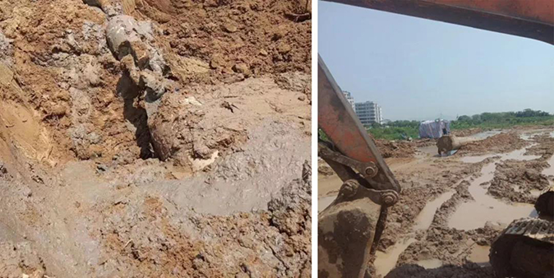

圖8：擴孔進行中

圖9：拖管進行時

圖10：眾志成城，拖管成功

5、輔助泥漿
膨潤土用量：230-250噸；
泥漿配比：5%普通膨潤土，0.1%-0.2%抗鹽増粘劑，0.15%潤滑劑；
泥漿參數： 馬氏漏斗粘度50S-60S，表觀粘度26mpa.s，塑性粘度12mpa.s，動切力8pa。

圖11：谷登GN2500型泥漿泵（2500L/min）現場助力

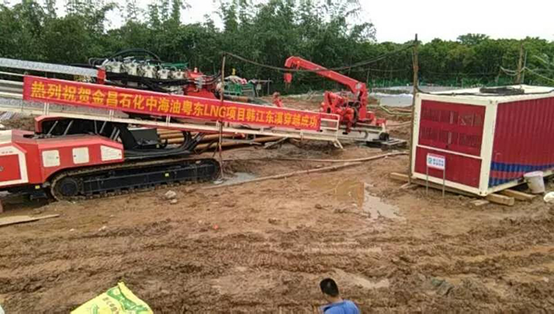

圖12：施工現場——拖管成功的喜悅

圖13：施工現場——紀念輝煌時刻

6、工程總結

      河南省金昌石化建設有限公司中海油粵東LNG項目韓江東溪穿越工程由“谷登機械”生產的GS5000-L型水平定向鉆機完成，再次實現“谷登機械”大型水平定向鉆機成功穿越江海，為復雜環境穿越樹立了典范，為我國今后復雜環境施工作業積累了更多寶貴經驗！
